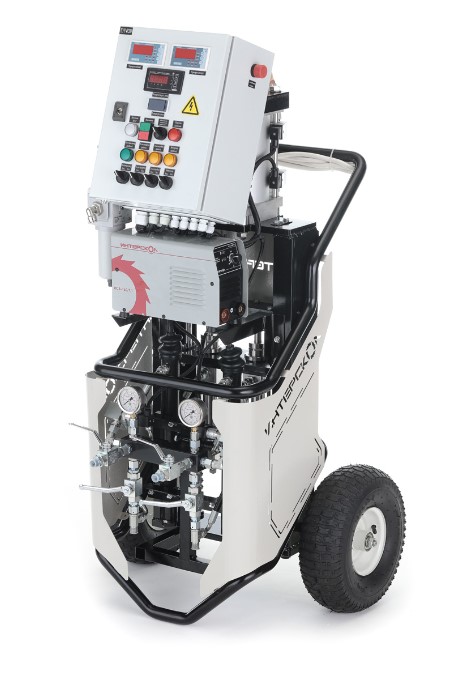

Пневматическая установка для напыления ППУ и полимочевины 4P200

Пневматическая установка для напыления ППУ и полимочевины 4P200
Категория
Оборудование для ППУ и полимочевины
Артикул
а0004
Перерабатываемое сырье
Пенополиуретаны и полимочевины
Производительность, кг/мин
4/6
Макс. давление, бар
240
Соотношение компонентов
1:1
Привод насосов
пневматический
Габаритные размеры (ШхВхГ), мм
1250х700х720
Вес без шлангов, кг
100
1400000

Пневматическая установка высокого давления для напыления ППУ и полимочевины Интерскол 4P200

Пневматическая установкаПневматическая установкаПневматическая установка

Установка для работ по утеплению нанесением ППУ и для гидроизоляции полимочевиной предназначена для эксплуатации в частном секторе, а также в промышленных цехах. Конструкция представляет собой силовую сварную раму с колесами. Соотношение компонентов «А» и «Б» по объему – 1:1

Точное соотношение компонентов по объему подгоняется за счет уравновешивания вязкостей исходного сырья за счет нагрева проточными нагревателями с сохранением температуры до пистолета распылителя с помощью обогреваемых шлангов. Для безопасности и эффективности оборудования установка оснащена двумя контроллерами температуры ТЭНов, активной защитой от перепада давления и индикатором температуры шлангов.

Комплектация установки Интерскол 4Р200:

  • Пневматический реактор
  • Обогреваемые шланги 15 м
  • Обогреваемый пистолетный шланг 3м
  • Пистолет-распылитель Master 2
  • Всасывающие патрубки и шланги 3м
  • Система рециркуляции 3м

Установка для утепления нанесением ППУ и гидроизоляции полимочевины Интерскол 4Р200 прекрасно подходит для оборудования автомобильных мастерских или производственных помещений с мощными компрессорами. Для качественной работы по нанесению полимочевины требуется подготовка сжатого воздуха, включая очистку от масла и воды. С этой задачей справится осушитель рефрижераторного типа и фильтры тонкой очистки.

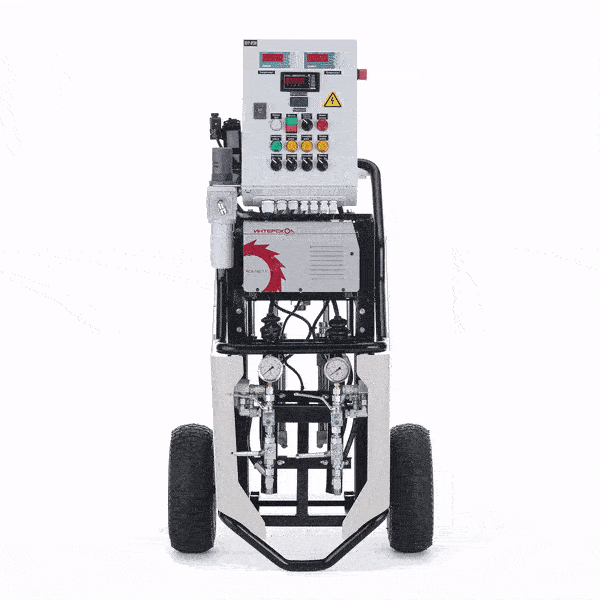

Пневматическая установка высокого давления для напыления ППУ и полимочевины Интерскол 4P200


zmqvbpqioe7wsfkyvxyz6id7c9uwpgol.jpg iluizirsm98z5bpjzj6pdoiookee0vty.jpg 2cibvedavz55gnh4up19cp84tnkmwv4t.jpg

Пневматическая установка высокого давления для напыления ППУ и полимочевины Интерскол 4P200

Основные узлы установки Интерскол 4Р200:

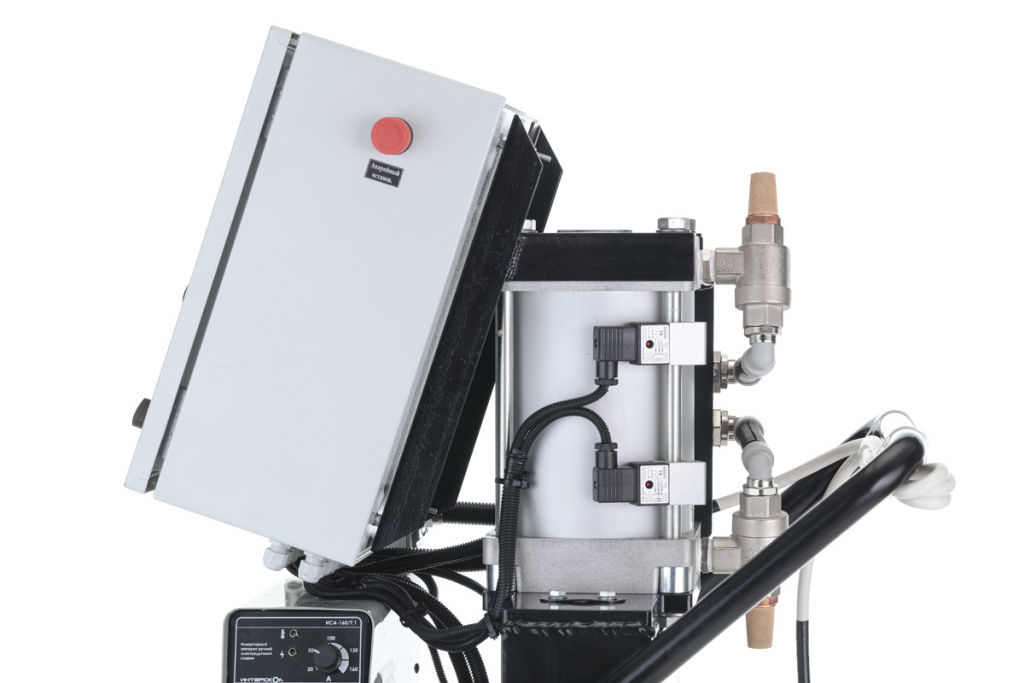

Пневматический привод

Пневмопривод изготовлен российским подразделением мирового лидера по производству пневматического оборудования – итальянской компании Camozzi. Максимальное давление привода контролируется специальными гидравлическими клапанами и может достигать 300 бар, что более чем достаточно для работы с полимочевиной и аналогичными двухкомпонентными составами. Бесперебойную работу поршня пневмопривода обеспечивают электронно-пневматические датчики фирмы Camozzi. Для достижения рабочих показателей установки Интерскол 4Р200 требуется компрессор производительностью 1200 л/мин на входе, ресивер 200-300л, а также воздушная магистраль сечением не менее 18мм. В таких условиях энергопотребление компрессора составит около 7-7,5 кВт.

Установка с пневмоприводом защищена от возможных перепадов напряжения электросети.

Пневматический привод

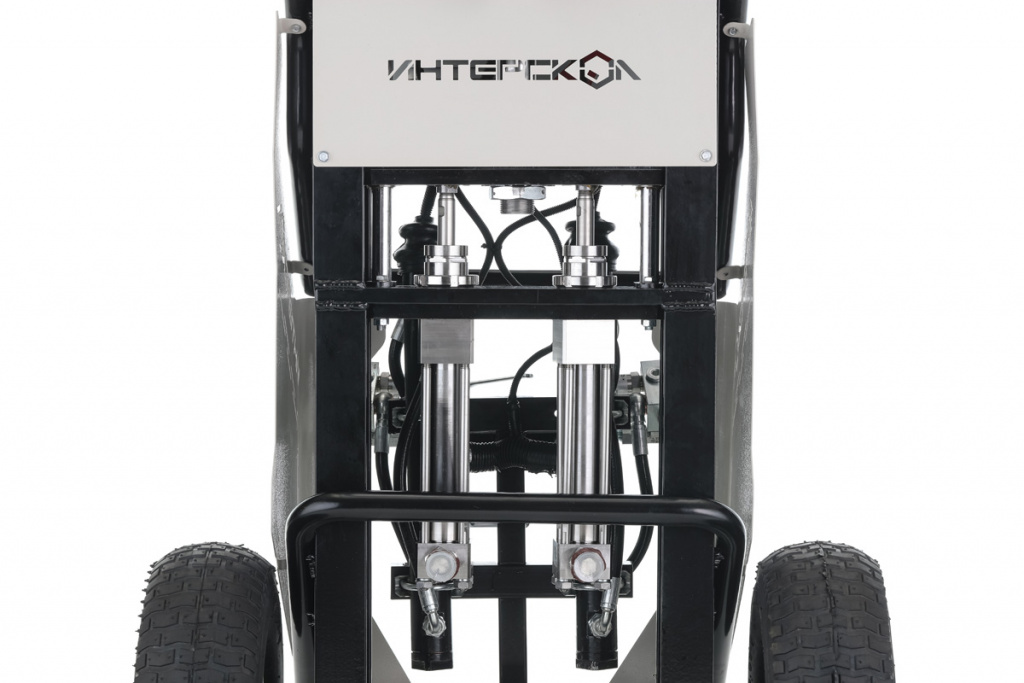

Насосный агрегат

Установка Интерскол 4Р200 для напыления пенополиуретана и полимочевины комплектуется поршневым насосом, обеспечивающий надежную работу с полиолами, изоцианатами, растворителями и с подобными по составу средами. Насосы изготавливаются из кислотостойкой нержавеющей стали в России. Для производства манжет используется несколько типов фторопласта (тефлон). Насосы самостоятельно всасывают компоненты пенополиуретана и полимочевины, повышая рабочее давления до требуемого. Ввиду этой особенности необходимость приобретения дополнительных подающих насосов исключается.

Насосный агрегат

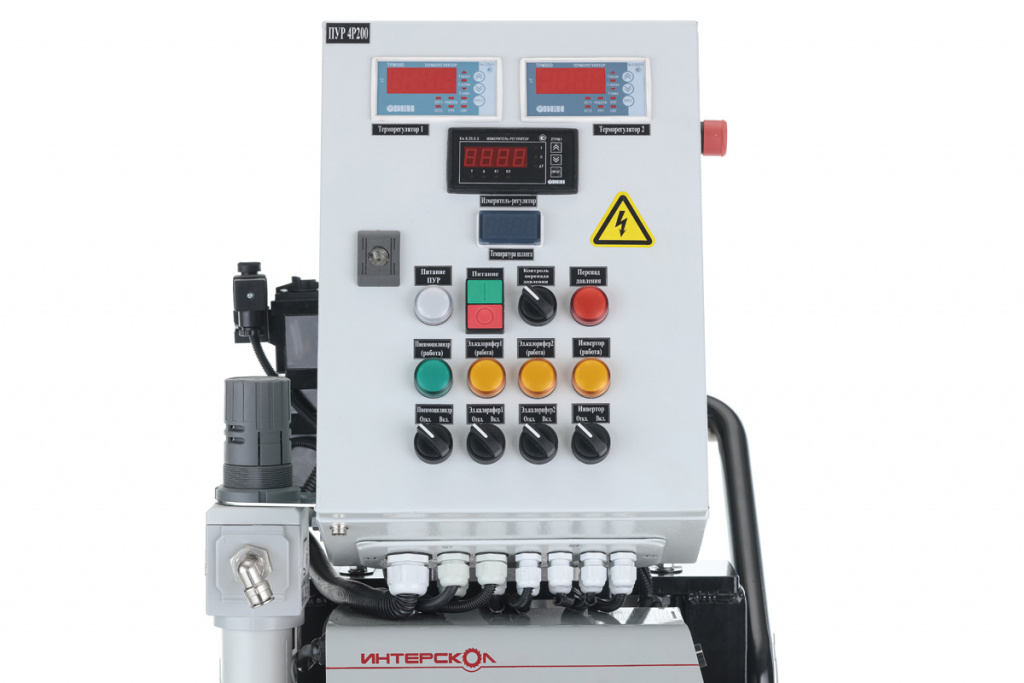

Пульт управления

Установка Интерскол 4Р200 оснащается пультом управления от ведущего российского разработчика и производителя автоматики – компании ОВЕН. Ключевые свойства пульта:

  • защита от ошибок при подключении к электросети посредством котроллера фаз;
  • установка и изменение температуры компонентов в режиме реального времени благодаря двум котроллерам температуры, которые управляют проточными нагревателями по каждой линии компонентов (отклонение в пределах 3-5 градусов);
  • защита от перегрева шлангов посредством датчика температуры;
  • защита от разницы давления компонентов – установка не запуститься, пока давление подачи обоих компонентов не будет одинаковым.
  • исключение сенсорных элементов управления ввиду специальных условий труда на строительных и производственных площадках;
  • водонепроницаемое исполнение конструкции со степенью защиты IP66.

Пульт управления

Нагреватели

Проточные нагреватели выполняют особую роль в процессе подготовки пенополиуретана и полимочевины: изменяя температуру компонента, происходит регулировка ее вязкости и, соответственно, давления ее подачи. Установка Интерскол 4Р200 оснащена нагревателями из 2-х тэнов, выполненных из легированной стали мощностью 1,5 кВт каждый, которые выдерживают давление до 500 бар.

Нагреватели

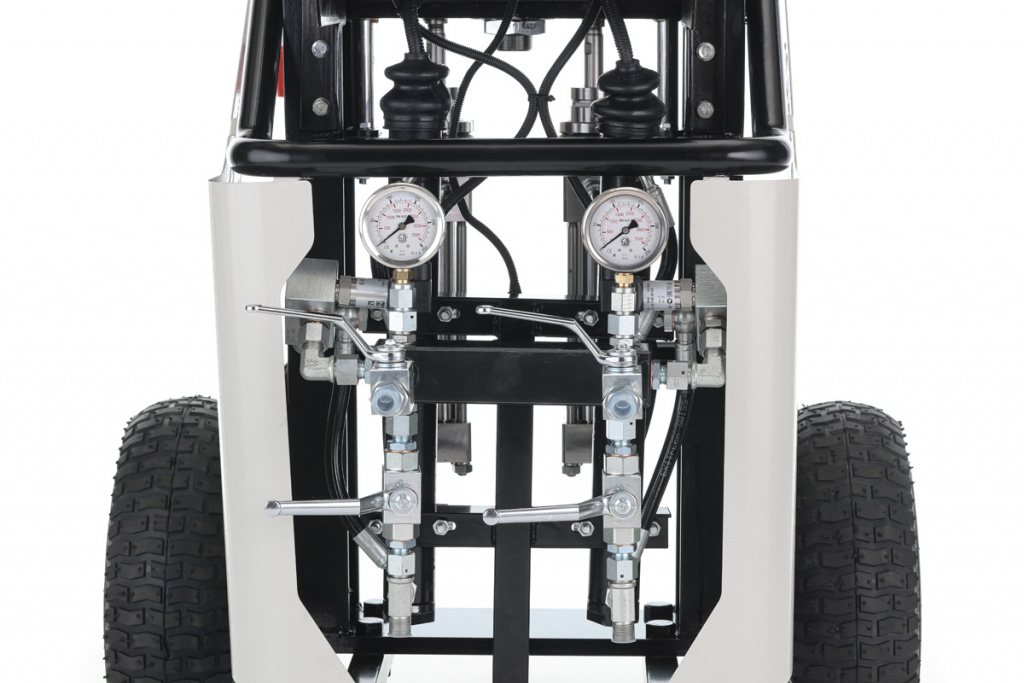

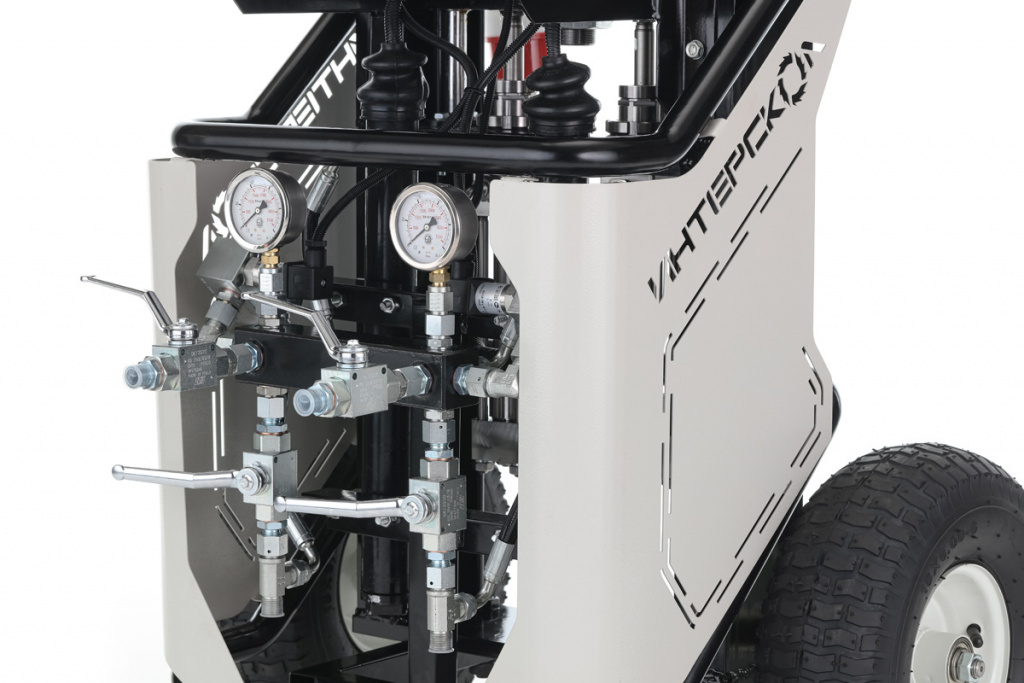

Распределительный блок

Еще один не маловажный элемент в установке Интерскол 4Р200 - это распределительный блок, с помощью которого происходит управление подачей компонентов. Узел представляет собой систему кранов и манометров, а точнее два манометра для визуального контроля и 4 крана высокого давления. Выбор режима работы блока осуществляется между рециркуляцией компонентов по двум параллельным контурам и подачей смеси к пистолету-распылителю. Распределительный блок оснащен надежной защитой от аварийных ситуаций: два независимых клапана сброса давления для каждой линии подачи, а также два электронных датчика давления, которые дублируют показания манометров и обеспечивают правильную работу с сырьем.

Распределительный блок

Шланги

Производители оборудования комплектуют установки Интерскол 4P200 шлангами высокого давления собственного производства. Стандартная длина шлангов с обогревом – 15м, их можно наращивать до 60м и в конце устанавливается пистолетный шланг (VIP) 3м Комплектные шланги длиной 15 метров оснащаются датчиком температуры и управляются посредством трансформатора. Сам шланг изготавливается из термопластика с медной сеткой для быстрого и равномерного нагрева по всей длине. Защитный чехол шланга выполнен из лавсана для защиты от грязи и воды, при этом, каждая жила имеет собственную термоизоляцию. Базовая комплектация оборудования включает в себя основной шланг 15м и поводок на пистолет-распылитель длиной 3 м.

Пистолет-распылитель

На основании подтвержденной надежности и множества положительных отзывов от ведущих компаний мира в области применения полиуретановой химии, установка Интерскол 4Р200 комплектуется пистолетом-распылителем импортного производства. Модель пистолета Master 2 испанской фирмы GAMA весьма удобна, сбалансирована и проста в эксплуатации. Регулировка производительности установки осуществляется простой заменой распылительного сопла нужного сечения, при этом можно выбирать между круглой и плоской формой факела. Базовая комплектация установки оснащается или размером камеры «0» производительностью 3-4кг/мин или размером камеры «1» производительностью до 6кг/мин.

02w7gkkd7aosiv1ws1rbaeurk8eux82t.jpg Пистолет-распылитель2 Пистолет-распылитель Пистолет-распылитель

Характеристики

Модель:

4P200

Перерабатываемое сырье:

Пенополиуретаны и полимочевины

Производительность, л/мин:

4/6

Макс. давление:

240

Соотношение компонентов:

1:1

Привод:

пневматический

Комплектация:

установка, обогреваемый шланг 18 м, пистолет распылитель GAMA Master 2, всасывающие патрубки, система рециркуляции

Макс. длина шлангов, м:

63

Мощность нагревателей, КВт:

2х1,5

Общая мощность установки, КВт:

6

Макс. нагрев сырья, оС:

80

Вес без шлангов:

100

Производительность компрессора, л/мин:

1200

Габаритные размеры (ВхШхД):

1250х700х720
