Тепловидение

Термоскоп – изобретение Галилео Галилея является прообразом тепловидения и сыграло определяющую роль в становлении термографии и выделении ее как одного из разделов науки. Галилео Галилей впервые начал измерение теплового состояния тел в 1597 году, продемонстрировав на своих лекциях первый термометр, или, как его называли, термоскоп.

По определению Большой российской энциклопедии, ТЕПЛОВИ́ДЕНИЕ, получение видимого изображения объектов (или их тепловых полей) по испускаемому ими либо отражённому тепловому (ИК) излучению.

Для осуществления тепловидения служат специальные приборы – тепловизоры, действие которых основано на преобразовании ИК-излучения в электрические сигналы. Обычный тепловизор содержит сканирующую систему, с помощью которой отдельные точки объекта наблюдения поочередно проецируются на приемник теплового излучения, а полученные с него электрические сигналы после усиления подаются на устройство отображения информации (дисплей). Яркость светового пятна на экране тепловизора соответствует интенсивности излучения проецируемой на приемник точки объекта.

Тепловизоры прошли долгий и длительный путь эволюции, их совершенствование не прекращается и в настоящее время. Можно выделить два основных класса задач, которые помогает решать тепловидение.

Во-первых, это наблюдение за окружающим миром в инфракрасном диапазоне. Тепловидение применяется для определения местоположения и формы объектов, находящихся в темноте.

Во-вторых, бесконтактное измерение температуры. Тепловидение применяется для измерения температуры отдельных участков сложных поверхностей и внутренней структуры тел. Дело в том, что законы теплового излучения позволяют по уровню инфракрасного излучения бесконтактно на расстоянии определить температуру поверхности.

Достаточно сложно перечислить все возможные области применения тепловизоров, не забыв ни одной. Разработки в этом направлении продолжаются во всем мире. Так что работы у тепловизоров с каждым годом все больше.

Области применения тепловизоров:

  • Контроль утечки энергоресурсов. Тепловизоры нашли широкое применение как на крупных промышленных предприятиях, где необходим тщательный контроль за тепловым состоянием объектов, так и в небольших организациях, занимающихся поиском неисправностей сетей различного назначения. Особенно широкое применение тепловизоры получили в строительстве при оценке теплоизоляционных свойств конструкций. Так, к примеру, с помощью тепловизора можно определить области теплопотерь в доме.
  • Прибор ночного видения. В вооруженных силах тепловизоры применяются в качестве приборов ночного видения для обнаружения теплоконтрастных целей (живой силы и техники) в любое время суток, несмотря на применяемые противником обычные средства оптической маскировки в видимом диапазоне (камуфляж). Тепловизоры стали важным элементом прицельных комплексов ударной армейской авиации и бронетехники. Применяются и тепловизионные прицелы для ручного стрелкового оружия.
  • Пожарные и спасательные службы. Пожарные и спасательные службы применяют тепловизоры для поиска пострадавших, выявления очагов горения, анализа обстановки и поиска путей эвакуации.
  • Медицина. Кожа человека имеет высокий коэффициент излучения, что делает информативным наблюдение тепловизором за температурой кожи человека. Низкий коэффициент отражения кожи в тепловом ИК диапазоне минимизирует влияние нагретых предметов окружающей среды. Тепловизор позволяет регистрировать как статическое распределение температуры так и динамику температурного распределения кожи. Поверхностное распределение температуры кожи обусловлено состоянием подкожных сосудов, мышц, внутренних органов, жировой прослойки. Физиология терморегуляции может зависеть как от окружающих условий так и от физической или эмоциональной нагрузок, а также действия фармакологических препаратов.
  • Металлургия и машиностроение. При контроле температуры сложных процессов, характеризующихся неравномерным нагревом, нестабильностью и неоднородностью коэффициента теплового излучения, с помощью тепловизоров производится анализ температурного поля. Для улучшения достоверности измерения температуры нагреваемых металлов важно правильно выбирать спектральный диапазон регистрации теплового излучения.
  • Другие применения:
    • Астрономические инфракрасные телескопы;
    • Система ночного вождения для облегчения контроля дорожной обстановки водителем;
    • Контроль электросетей на предмет перегрева проводников и плохого контакта;
    • Ветеринарный контроль.

Сегодня наша задача рассмотреть тепловидение с точки зрения интересов компании «Технопена».

Компания «Технопена» позиционирует себя как команда профессиональных технологов в области строительной теплофизики, которые занимаются поиском и внедрением на Российский рынок самых эффективных материалов и технологий в области тепло и гидроизоляции

Мы проводим тепловизионные обследования для решения двух задач.

Первая задача – проверить качество объекта Заказчика в целях выявления проблемных мест и выдачи профессиональных рекомендаций по их устранению.

Вторая задача – проверить качество работ, выполненных нашей компанией в подтверждение правильности принятого решения и устранения проблемных мест на объекте Заказчика.

Таким образом, тепловизионное обследование мы рассматриваем с точки зрения диагностики состояния любых строительных объектов и их конструкций на предмет утечки тепла (холода). В процессе тепловизионного обследования решаются следующие задачи:

  • определение частичных и общих теплопотерь;
  • обнаружение скрытых дефектов строительства;
  • определение сопротивления теплопередаче строительных конструкций.

Тепловой метод неразрушающего контроля дает возможность выявить дефекты тепловой защиты строительных конструкций, которые возникли в результате:

  • ошибок проектирования;
  • нарушения технологии изготовления строительных материалов, правил складирования и транспортировки;
  • ошибок и нарушений технологий при строительстве или ремонте зданий;
  • неправильного режима эксплуатации.

Помимо указанных задач в строительной отрасли с помощью тепловизора можно решать ряд дополнительных задач:

  • определить месторасположение труб отопления (теплого пола) в полу;
  • проверить равномерность прогрева отопительных приборов;
  • найти порыв труб отопления, расположенных в полу или в стене;
  • проверить тепловой контур склада-холодильника на наличие участков, через которые «уходит» холод.

Теперь вы согласны с нашим мнением, что именно с помощью тепловидения можно определить области существующих теплопотерь в вашем доме? Если согласны, то вам необходимо выбрать грамотного подрядчика. Этот момент является определяющим в качестве, сроках и стоимости предстоящих работ.

Рынок услуг по проведению тепловизионного обследования дома не просто большой, он не имеет границ. Предложения от крупных компаний, центров экспертизы, специализированных предприятий, частных предпринимателей содержат отличающиеся по объему перечни услуг, а соответственно ценовые предложения. В большинстве предложений ваше внимание обращается на стоимость работ, на обстоятельства, по которым необходимо выбрать именно этого подрядчика. В некоторых предложениях по результатам проведенного обследования вам обещают сделать отчет. Есть предложения, в которых предусматривается выдача экспертного заключения для разрешения споров в суде.

Компания «Технопена» никогда не считала и не считает возможным критиковать каких-либо подрядчиков, являющихся нашими конкурентами.

При этом необходимо отметить, что по результатам тепловизионного обследования мы предлагаем заказчику конкретные мероприятия, направленные на ликвидацию выявленных фактов теплопотерь, а также на обеспечение комфортного проживания в вашем доме и режима его энергосбережения. Еще одно замечание: мы не только предлагаем, но и реализовываем перечисленные выше мероприятия своими силами.

Что мы видим, когда проверяем дом тепловизором?

  • «Мостики холода» — стыки и щели в доме, через которые уходит тепло;
  • Точки росы — места, где скапливается конденсат;
  • Пути прохождения холодного воздуха — сквозняки;
  • Пути теплопотерь — где часть тепла уходит через стены, крышу, фундамент;
  • Дефекты теплоизоляции (места отсутствия теплоизоляции, сползание теплоизоляции, щели, разрывы);
  • Дефекты гидроизоляции (нарушение швов материалов, щели, разрывы);
  • Скрытые трещины в стене;
  • Скрытые трещины в фундаменте;
  • Плохо теплоизолированные стыки железобетонных панелей;
  • Плохо теплоизолированные места примыкания стен и перекрытий;
  • Плохо теплоизолированные места примыкания инженерных систем при их проходе через перекрытия и крышу;
  • Плохо теплоизолированные стыки между стеновой и кровельной теплоизоляцией;
  • Дефекты окон (нарушения правил монтажа, отсутствие или деформация теплоизоляции в откосах, плохое уплотнение или плохой притвор оконных рам, требующий регулировки);
  • Дефекты входных дверей (нарушения правил монтажа, отсутствие или деформация теплоизоляции в откосах, плохое уплотнение дверного плотна);
  • Места прорыва, протечки труб горячего или холодного водоснабжения;
  • Места повреждения греющего кабеля;
  • Места воздушных пробок в радиаторных батареях, через которые теплоноситель практически не проходит;
  • Дефекты систем отопления и вентиляции (нарушения норм тепловых потоков и их распределения по коммуникациям).


Как подготовить дом к тепловизионному обследованию?

В целях получения объективных результатов тепловизионного обследования необходимо создать правильные условия для проведения съемки.

Во-первых, в доме должна быть включена система отопления, поддерживаться нормальная комнатная температура, а окна должны быть закрыты. Причем воздухообмен с улицей (открытие-закрытие входных дверей) желательно исключить не менее чем за 12 часов до обследования.

Во-вторых, необходимо раздвинуть занавески и убрать все предметы с подоконников.

В-третьих, желательно максимально освободить стены помещений дома внутри и снаружи. Оптимальный вариант – дом не заселен, пустой, без всякой мебели.

Как проходит тепловизионное обследование дома?

В назначенное время инженер компании «Технопена» прибудет по указанному вами адресу и в течение 30 – 60-ти минут проведет съемку. Причем в большинстве случаев речь идет о 30-ти минутах, а более продолжительное время требуется лишь при больших размерах и сложности планировки объекта. Тепловизионное обследование дома проводится и снаружи дома и внутри. Снаружи смотрим фасады и фиксируем явные проблемы, а вот изнутри дома проводится основная съемка, смотрим все помещения, у которых стены граничат с улицей. Смотрим как работают окна и примыкания стен и пола, смотрим как работает система отопления и теплые полы, проверяем не греется ли проводка в электрических шкафах.

Какой результат получает заказчик после обследования дома тепловизором?

На этапе съемки, при вашем желании, инженер компании «Технопена» покажет проблемные места сразу после их обнаружения на экране тепловизора. Однако, одно дело оперативно показать, а другое – подготовить документ, содержащий полный перечень проблем, описание их характера и предлагаемые способы устранения. Для выполнения этой задачи необходимо провести расшифровку и анализ результатов съемки, подготовить конкретные предложения и план их реализации, что требует от одного до трех дней работы в офисе.

Через 1 – 3 дня после проведения тепловизионного обследования вы получите на электронную почту подробный отчет в PDF формате с фотографиями в обычном и инфракрасном спектрах, полным перечнем проблем и рекомендациями по их устранению.

Что такое тепловизионный отчет?

Проверка тепловизором завершается составлением термограммы. Это «температурная карта» помещения, на которой места с разной температурой поверхности выделены разным цветом.

Но правильно прочитать термограмму так же сложно, как и рентгеновский снимок. Непрофессионал увидит на ней только цветные пятна. И даже если он поймет, где расположены дефекты, вряд ли сможет назвать причины их появления и способы устранения. Поэтому важно, чтобы тепловизионная диагностика и расшифровка результата проводились подготовленным специалистом, который может правильно интерпретировать термограмму и дать рекомендации.

Как уже говорилось, компания «Технопена» проводит тепловизионные обследования не ради обследований, а в целях диагностики состояния любых домов и их конструкций на предмет утечки тепла. В отчете по результатам тепловизионного обследования мы предлагаем заказчику конкретные мероприятия, направленные на ликвидацию выявленных фактов теплопотерь, а также на обеспечение комфортного проживания в доме и режима его энергосбережения. Также мы предлагаем провести рекомендуемые объемы работ силами специалистов нашей компании на нашем оборудовании с нашими компонентами

Сколько стоит обследовать дом тепловизором?

Обследование дома тепловизором. Цена в Москве:

-10% При заказе устранения дефектов  до 100 м2   100-200 м2 200-300 м2
Срочно (обследование с консультацией прямо на объекте)     5 000 руб.    7 000 руб.
10000 руб.
Детально (обследование с составлением полного отчета с рекомендациями)        8 000 руб.
      12 000 руб.      15000 руб.


Больше 300 м2? На обследование помещений свыше 300 м2 у нас отличные договорные цены.

Компания «Технопена» разрабатывает проекты и проводит работы только в той области, компетенция и квалификация, в которой признаны специалистами Ассоциации Производителей Напыляемого Пенополиуретана (АПНППУ), а также заказчиками и партнерами за период деятельности компании с 2008 года.

За период производственной деятельности с 2008 года по настоящее время компанией освоены многие современные технологии в сфере теплоизоляции и гидроизоляции объектов различной сложности и назначения.

За этот период по технологии напыления пенополиуретана (ППУ) и полимочевины (ПМ) нами выполнены работы по тепло и гидроизоляции различных видов и типов кровель, подвалов, фундаментов, полов, паркингов, террас, балконов, бассейнов и прудов. Работы проводились на жилых, общественных, промышленных, сельскохозяйственных, складских, холодильных зданиях, мостовых и гидротехнических сооружениях, защищенных хранилищах. Опыт организации и производства выполненных работ позволяет сделать вывод: сегодня мы знаем все тонкости этого дела.

На основании проведенных тепловизионных обследований компанией «Технопена» выполнены работы по тепло и гидроизоляции домов на объектах новостроек, а также на объектах строительства со значительным стажем их эксплуатации, в том числе по видам работ:

  • утепление и гидроизоляция фундамента дома,
  • утепление цоколя дома,
  • утепление подвала дома,
  • утепление подпола,
  • утепление пола,
  • утепление стен,
  • утепление фасадов,
  • утепление потолка,
  • утепление чердака,
  • утепление и гидроизоляция кровли,
  • комплексное утепление дома.

Для утепления и гидроизоляции дома методом напыления строительных полимеров мы используем оборудование высокого давления Tehnospreyer TSE1.

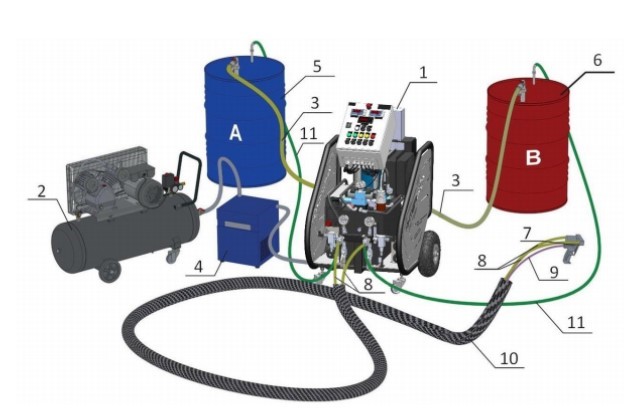

Общий вид комплекта оборудования и компонентов:

  1. Установка высокого давления
  2. Компрессор воздушный
  3. Рукава заборные
  4. Осушитель воздуха
  5. Бочка компонента А
  6. Бочка компонента В
  7. Пистолет-распылитель
  8. РВД подачи компонентов из дозатора в пистолет-распылитель
  9. Шланг подачи воздуха в пистолет-распылитель
  10. Подогреваемые РВД в связке
  11. РВД рециркуляции.

Для производства работ по утеплению и гидроизоляции дома в назначенный день на объект приезжает автофургон с оборудованием, компонентами и бригадой из 2 – 3 операторов. При выполнении работ все оборудование и материалы чаще всего остаются в автомобиле. Наши специалисты подключают оборудование к вашему источнику электропитания, из автомобиля разматывается шланг с пистолетом-распылителем достаточной длины для производства работ.

Из опыта проведенных работ по утеплению и гидроизоляции домов:

  1. Длина шланга обеспечивает работы на крышах и в помещениях 15 - этажных зданий.
  2. За один рабочий день производится устройство тепло и гидроизоляции до 1000 кв. метров покрытия.
  3. При ревизии через 10 лет после проведения работ нанесенное покрытие соответствует всем требованиям и не требует ремонта.

Наша компания выполняет работы по технологии нанесения бесшовных полимеров по всей территории РФ.

При обращении в компанию по телефону/мессенджеру/электронной почте, вы получаете консультацию, а также ряд вопросов, которые требуют осмысления, подготовки и ответа (площадь дома, площадь стен и крыши, этажность, высота, конструктив). Определяем ориентировочную стоимость предстоящих работ и договариваемся о встрече на объекте. На объекте инженер проводит обследование, уточняет с вами все детали, стоимость работ, заключается договор.

Подписание договора на тепловизионное обследование дома – это начало сотрудничества в целях обеспечения комфортных условий проживания в вашем доме и режима его энергосбережения.

Обращайтесь!

Заказ тепловизионного обследования дома в компании «Технопена» –

это правильный выбор!
